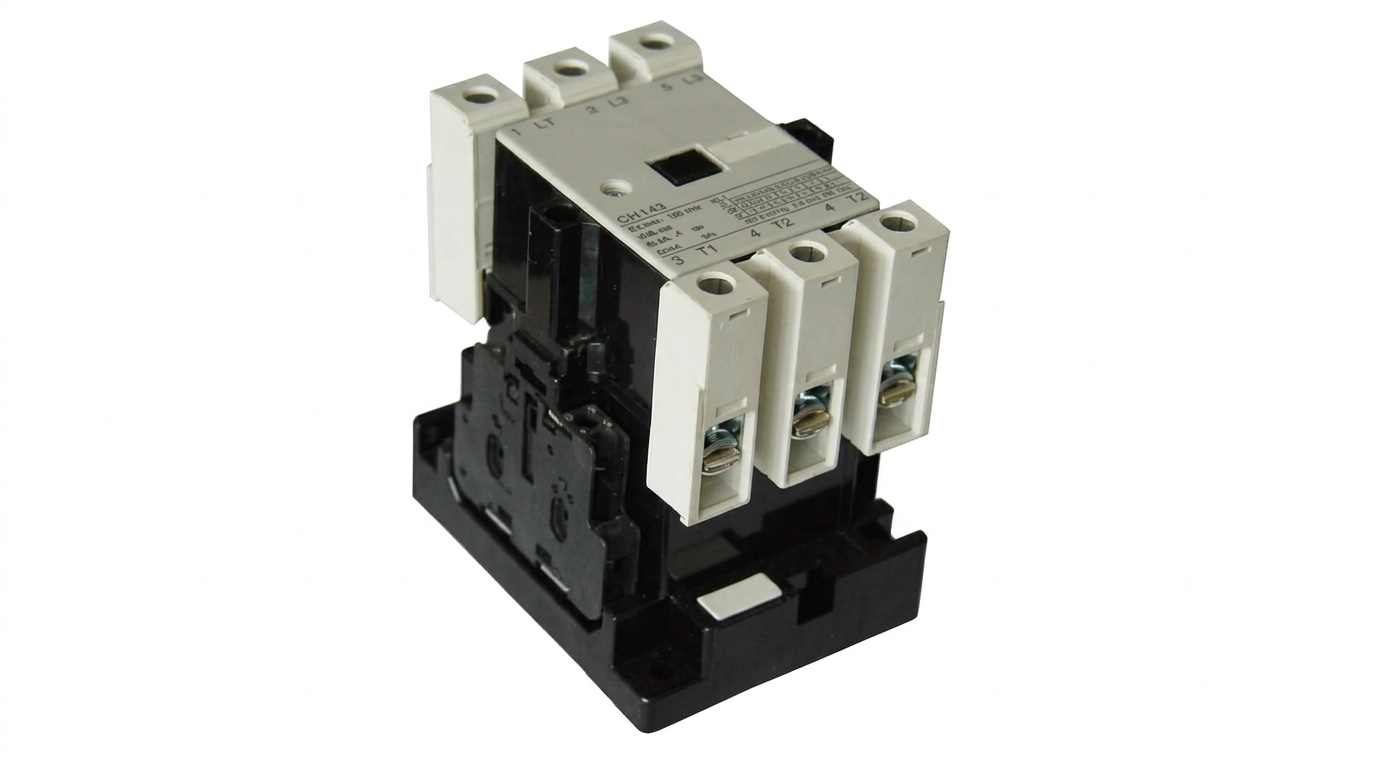

CONTATOR DE POTÊNCIA, TRIPOLAR, MODELO CJX1, 75A, 220VAC, 2NA+2NF, COR PRETO (CX1UN)

CJ07522

Calcular frete e prazo de entrega:

Descrição

Descrição:
O CJX1 é um contator tripolar composto por um conjunto de contatos de potência (principais), uma bobina magnética de acionamento e blocos de contatos
auxiliares integrados. Quando a bobina do contator recebe uma tensão de comando, ela gera um campo magnético que atrai o núcleo móvel, fechando os
contatos de potência e permitindo a passagem de grandes correntes para alimentar a carga. Diferente de chaves manuais, o CJX1 foi desenhado para suportar
o severo estresse elétrico provocado pela abertura e fechamento de circuitos sob carga, contendo uma câmara de extinção de arco elétrico em resina resistente
que impede danos internos ao equipamento. Este modelo de contator possui contatos auxiliares 2NA+2NF não sendo necessária a utilização de blocos
auxiliares acoplados a ele.
Aplicação:
Aplicação:- Partida e Controle de Motores Elétricos CA: Utilizado em chaves de
partida direta, estrela-triângulo, partida consecutiva e reversão de
motores trifásicos.- Partida e Controle de Motores Elétricos CA: Utilizado em chaves de
partida direta, estrela-triângulo, partida consecutiva e reversão de
motores trifásicos.- Sistemas de Bombeamento e Ventilação: Acionamento de
motobombas de água, compressores industriais e exaustores de
grande porte.- Sistemas de Bombeamento e Ventilação: Acionamento de
motobombas de água, compressores industriais e exaustores de
grande porte.- Cargas Resistivas e Aquecimento: Controle de bancos de
resistências em estufas, fornos industriais e aquecedores
centralizados (Categoria AC-1).- Cargas Resistivas e Aquecimento: Controle de bancos de
resistências em estufas, fornos industriais e aquecedores
centralizados (Categoria AC-1).- Sistemas de Iluminação: Manobra de redes de iluminação pública
ou de grandes galpões comerciais e industriais.- Sistemas de Iluminação: Manobra de redes de iluminação pública
ou de grandes galpões comerciais e industriais.- Montagem de Arrancadores Eletromagnéticos: Quando acoplado a
um relé térmico de sobrecarga (como a linha JRS2), o CJX1 forma um
conjunto completo de acionamento e proteção de motores- Montagem de Arrancadores Eletromagnéticos: Quando acoplado a
um relé térmico de sobrecarga (como a linha JRS2), o CJX1 forma um
conjunto completo de acionamento e proteção de motores
Características:
Características:- Capacidade de Corrente: Varia amplamente conforme o modelo,
cobrindo faixas de 9A até mais de 400A (sob categoria de uso AC-3 a
380V).- Capacidade de Corrente: Varia amplamente conforme o modelo,
cobrindo faixas de 9A até mais de 400A (sob categoria de uso AC-3 a
380V).- Contatos Auxiliares Integrados: Por padrão de fábrica, a maioria dos
modelos desta linha já acompanha uma configuração robusta de 2 NA
(Normalmente Abertos) + 2 NF (Normalmente Fechados), eliminando
a necessidade de comprar blocos de contatos adicionais para lógicas
simples de intertravamento e sinalização.- Contatos Auxiliares Integrados: Por padrão de fábrica, a maioria dos
modelos desta linha já acompanha uma configuração robusta de 2 NA
(Normalmente Abertos) + 2 NF (Normalmente Fechados), eliminando
a necessidade de comprar blocos de contatos adicionais para lógicas
simples de intertravamento e sinalização.- Tensão Máxima de Operação: Até 660V CA ou 690V CA
(dependendo do fabricante).- Tensão Máxima de Operação: Até 660V CA ou 690V CA
(dependendo do fabricante).- Tensão de Isolamento: De 660V até 1000V.- Tensão de Isolamento: De 660V até 1000V.- Tensões de Bobina Disponíveis: Ampla flexibilidade de comando,
com bobinas em 24V, 110V, 220V ou 380V em Corrente Alternada
(50/60 Hz).- Tensões de Bobina Disponíveis: Ampla flexibilidade de comando,
com bobinas em 24V, 110V, 220V ou 380V em Corrente Alternada
(50/60 Hz).- Fixação: Modelos menores (geralmente até 32A) permitem fixação
rápida por trilho DIN 35mm ou parafusos; modelos maiores de alta
potência utilizam fixação direta por parafusos na placa de montagem.-
