Descrição:

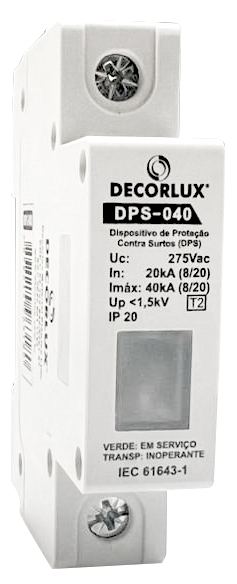

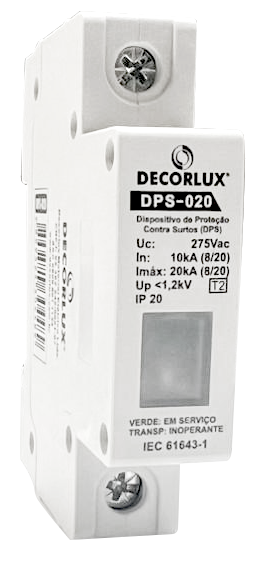

Dispositivo de proteção contra surtos
Aplicação:
O DPS da Decorlux é um dispositivo Classe ll e tem um nível de proteção muito amplo. Só não é recomendado para edificações onde existam produtos químicos inflamáveis e explosivos.
Ele foi desenvolvido para proteger equipamentos eletro-eletrônicos contra surtos e sobretensões provocadas por descargas atmosféricas (raios)ou por flutuações de tensão na rede elétrica. Este dispositivo é
instalado em quadros de distribuição elétrica na entrada de edificações.
A edificação deve ter aterramento, pois, o DPS desvia os transientes e surtos da rede elétrica para a Terra.
Instalação em trilho tipo DIN35.
Material em plástico poliamida, resistente a impactos.
Possui uma indicação de funcionamento:
- Verde: em serviço;
- Vermelho: inoperante (substituir imediatamente)
Instalação:
Recomendamos a instalação por um profissional da área elétrica. Toda a instalação deve ser feita com a rede elétrica desligada, evitando acidentes, tais como, choque elétrico.
É recomendado o uso de disjuntores para proteção do circuito elétrico e condutores (fios) adequados.
LIGAÇÂO
Existem 3 tipos de aterramento, sendo o TT, TN (TN-S, TN-C e TN-C-S) e IT. Os mais utilizados
em sistemas residenciais, prediais, comerciais e industriais são o TT e o TN. O sistema IT possui
uso mais restrito em aplicações hospitalares como em centros cirúrgicos.
Sistema TT: O eletrodo de aterramento funcional que pertence ao neutro do padrão de entrada não
é interligado com o eletrodo de aterramento da edificação.
Sistema TN: Possui três variantes a TN-S, TN-C e TN-C-S. A TN-S possui o eletrodo funcional do
padrão interligado com o eletrodo de aterramento da edificação, e, tanto neutro como terra,
possuem condutores separados. Já no sistema TN-C o condutor de terra e neutro dividem a mesma
função, e recebe o nome de PEN (condutor de proteção elétrica e neutro). No sistema TN-C-S
existem o cabo PEN e depois de certo ponto na instalação há uma derivação, gerando o condutor
PE (proteção) e neutro separados.
Garantia:
Este produto tem garantia de 01 ano, contra defeitos de fabricação, a partir da data de aquisição. A
garantia não cobre quando o produto estiver com a janela indicativa de função na cor vermelha,
significando que o DPS atuou protegendo os equipamentos eletro-eletrônicos e que deverá ser trocado
por outro igual.
