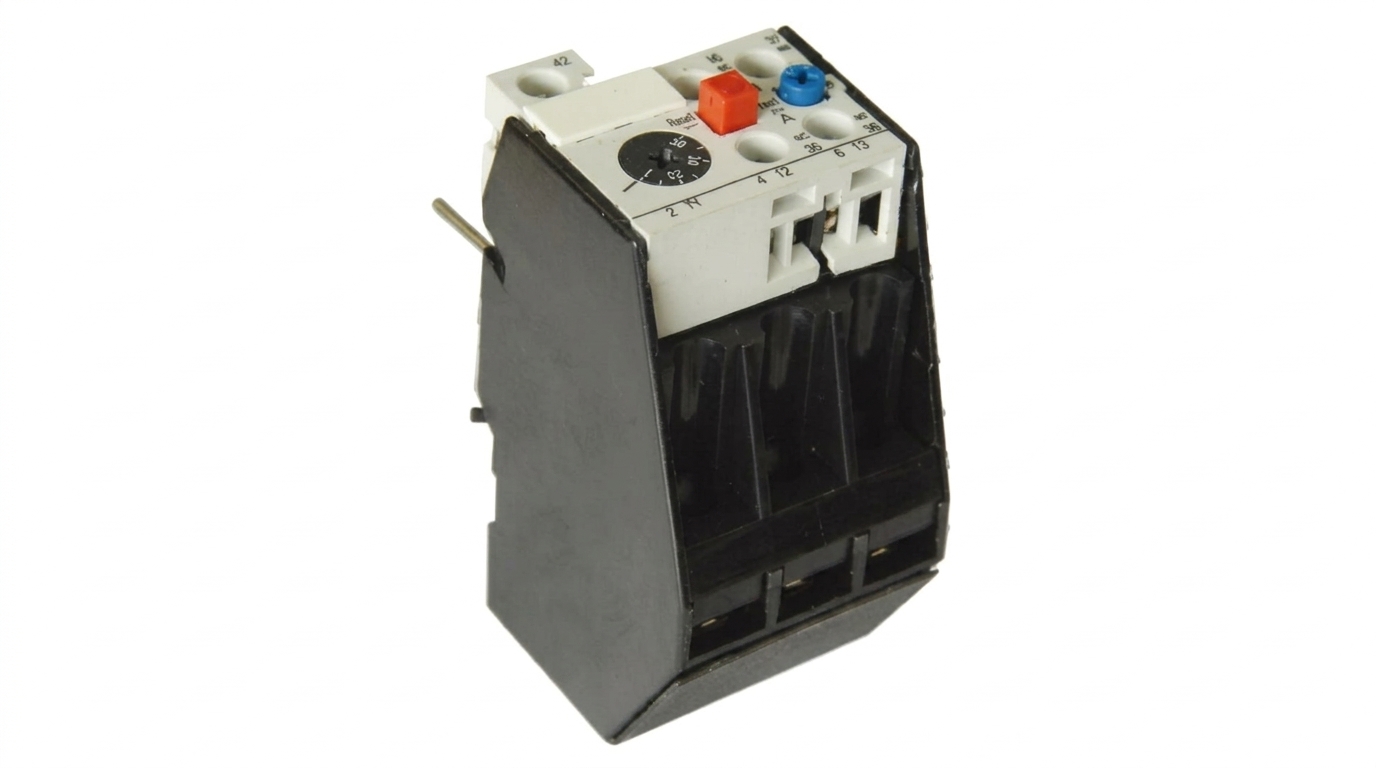

RELÉ DE PROTEÇÃO TÉRMICO E SOBRECARGA, MODELO JRS2-25Z, AJUSTE 8.0-12.5A, COR PRETO, (CX 1UN)
RELÉ DE PROTEÇÃO TÉRMICO E SOBRECARGA, MODELO JRS2-25Z, AJUSTE 8.0-12.5A, COR PRETO, (CX 1UN)RJ25812
Calcular frete e prazo de entrega:
Descrição
Descrição: O JRS2 é um relé bimetálico de sobrecarga trifásico. A corrente que vai para o motor passa por três lâminas bimetálicas internas (compostas por dois metais com coeficientes de dilatação diferentes). Se o motor sofrer uma sobrecarga, a corrente sobe, as lâminas aquecem e se dobram. Esse movimento mecânico aciona um gatilho que abre um contato auxiliar interno (Normalmente Fechado - NF, bornes 95-96). Como esse contato fica em série com a bobina do contator, ele corta o comando, fazendo o contator abrir e desligar o motor. Aplicação: - Proteção de Motores de Gaiola de Esquilo: Bombas d'água, compressores, exaustores, esteiras transportadoras, ventiladores industriais e misturadores. - Chaves de Partida: Componente obrigatório na montagem de chaves de partida direta, estrela-triângulo ou chaves de reversão. - Proteção de Sistemas com Partidas Longas: O relé JRS2 (geralmente Classe 10A de disparo) tolera o pico de corrente natural da partida do motor (que dura poucos segundos) sem desarmar, mas atua se a sobrecarga persistir após a partida.
Características: - Ajuste de Corrente: Um potenciômetro mecânico com fenda que permite calibrar o relé exatamente na corrente nominal do motor elétrico. - Botão de Reset/Stop (Vermelho ao centro): Permite rearmar o circuito manualmente após o resfriamento das lâminas ou interromper o teste. - Seletor de Modo (Azul à direita - H/A): Permite alternar entre o Rearme Manual (H - Hand) ou Rearme Automático (A - Automatic). - Configuração de Fases Trifásico (atua simultaneamente nas 3 fases da rede). - Configuração de Fases Trifásico (atua simultaneamente nas 3 fases da rede), Classe 10A (tempo de disparo menor que 2 minutos sob 1,5 vezes a corrente ajustada) -Tensão de até 690VCA 50/60Hz
